컴프레서 에너지 절감 제어장치

가장 빠른시간에 모든 브랜드의 컴프레서에 적용 가능합니다

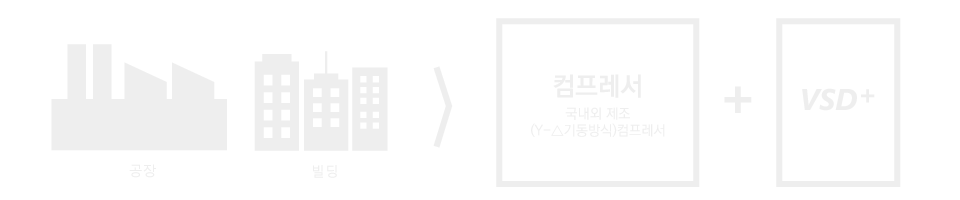

컴프레서가 사용되는 어느곳에서나 VSD+를 적용가능합니다

정밀부품 | 의료제약 | 정비 | 식품 | 광산 | 도장 | 플랜트 | 제지 | 인쇄 | 화학 | 양어장 | 농수산

VSD+ 절감효과

VSD+는 최대 40%라는 에너지 절감을 실현해드립니다.

VSD+는 컴프레서 전력요금 절감과 이산화탄소 발생 절감이 가능합니다.

컴프레서 부하율에 따른 경제적효과

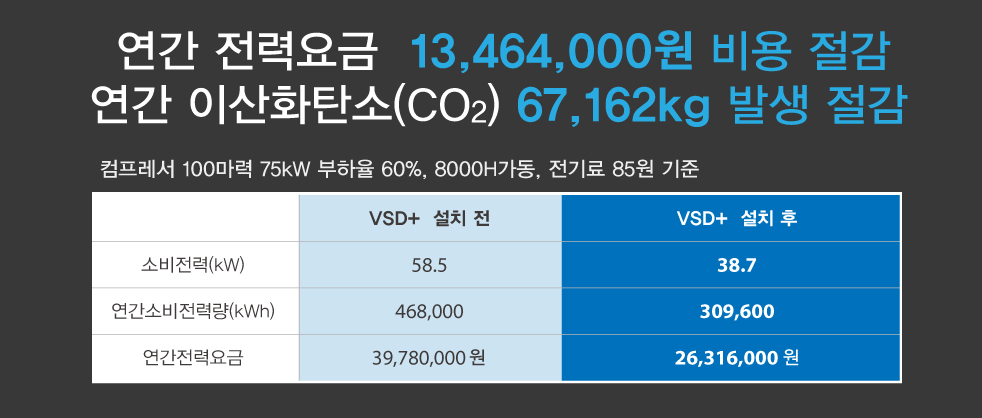

컴프레서 부하율 60%, 8000H가동, 전기료 85원 기준
제품 모델		VSF30	VSF50	VSF75	VSF100	VSF150	VSF200
컴프레서사양	정격(HP)	30	50	75	100	150	200
컴프레서사양	정격(kW)	22	37	55	75	110	150
VSD+ 설치 전	소비전력(kW)	17.16	28.86	42.9	58.5	85.8	117
	연간소비전력량(kWh)	137,280	230,880	343,200	468,000	686,400	936,000
	연간전력요금(원)	11,668,800	19,624,800	29,172,000	39,780,000	58,344,000	79,560,000
VSD+ 설치 후	소비전력(kW)	11.352	19.092	28.38	38.7	56.76	77.4
	연간소비전력량(kWh)	90,816	152,736	227,040	309,600	454,080	619,200
	연간전력요금(원)	7,719,360	12,982,560	19,298,400	26,316,000	38,596,800	52,632,000
VSD+ 설치효과	소비전력절감(kW)	5.81	9.77	14.52	19.8	29.04	39.6
	연간소비전력절감량(kWh)	46,464	78,144	116,160	158,400	232,320	316,800
	연간전력요금절감액(원)	3,949,440	6,642,240	9,873,600	13,464,000	19,747,200	26,928,000
	연간이산화탄소(CO2) 절감량(kg)	19,701	33,133	49,252	67,162	98,504	134,323
	절감율(%)	34	34	34	34	34	34

컴프레서 부하율 80%, 8000H가동, 전기료 85원 기준
제품 모델		VSF30	VSF50	VSF75	VSF100	VSF150	VSF200
컴프레서사양	정격(HP)	30	50	75	100	150	200
컴프레서사양	정격(kW)	22	37	55	75	110	150
VSD+ 설치 전	소비전력(kW)	19.58	32.93	48.95	66.75	97.9	133.5
	연간소비전력량(kWh)	156,640	263,440	391,600	534,000	783,200	1,068,000
	연간전력요금(원)	13,314,400	22,392,400	33,286,000	45,390,000	66,572,000	90,780,000
VSD+ 설치 후	소비전력(kW)	15.136	25.456	37.84	51.6	75.68	103.2
	연간소비전력량(kWh)	121,088	203,648	302,720	412,800	605,440	825,600
	연간전력요금(원)	10,292,480	17,310,080	25,731,200	35,088,000	51,462,400	70,176,000
VSD+ 설치효과	소비전력절감(kW)	4.44	7.47	11.11	15.15	22.22	30.3
	연간소비전력절감량(kWh)	35,552	59,792	88,880	121,200	177,760	242,400
	연간전력요금절감액(원)	3,021,920	5,082,320	7,554,800	10,302,000	15,109,600	20,604,000
	연간이산화탄소(CO2) 절감량(kg)	15,074	25,352	37,685	51,389	75,370	102,778
	절감율(%)	23	23	23	23	23	23

지금 컴프레서를 체크 해보시기바랍니다.

부하(LOAD) / 무부하(UNLOAD) 빈번한 환경
공기소모 패턴이 크게 변화는 환경
무부하 운전이 긴 현장
수전설비 용량이 작은 현장
압력변동이 적어야하는 환경
수전설비 용량이 작은 현장
피크전력 억제가 필요
안정적인 컴프레서 구동 필요

VSD+ 기술자료

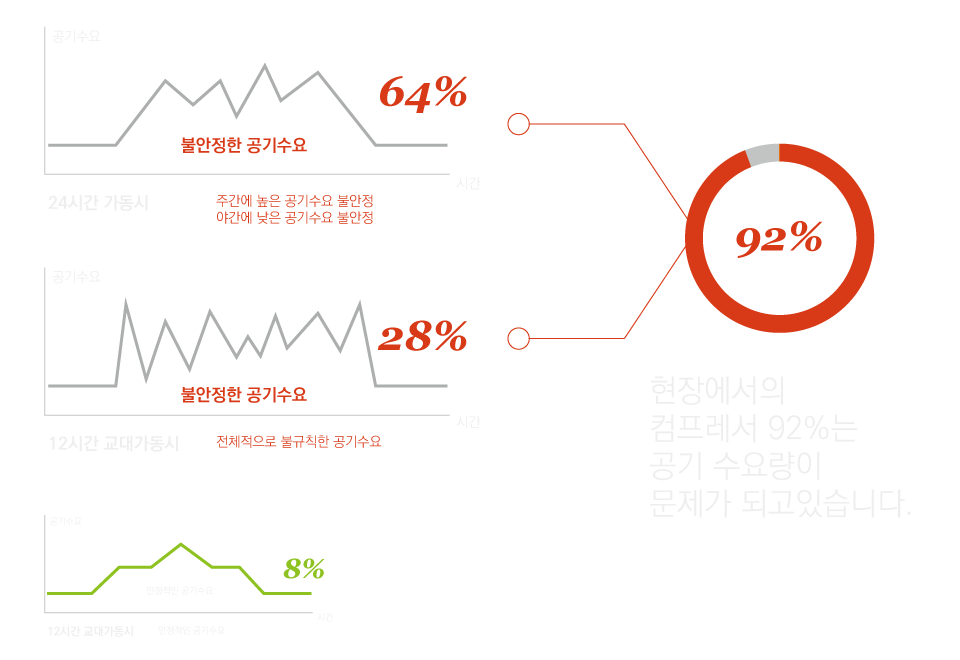

불안정한 공기수요의 컴프레서

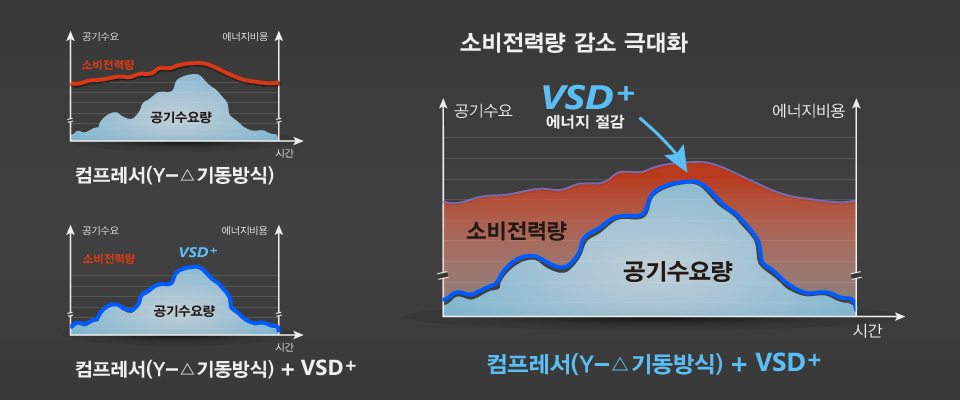

안정적인 공기수요 유지를 통한 소비전력량 절감

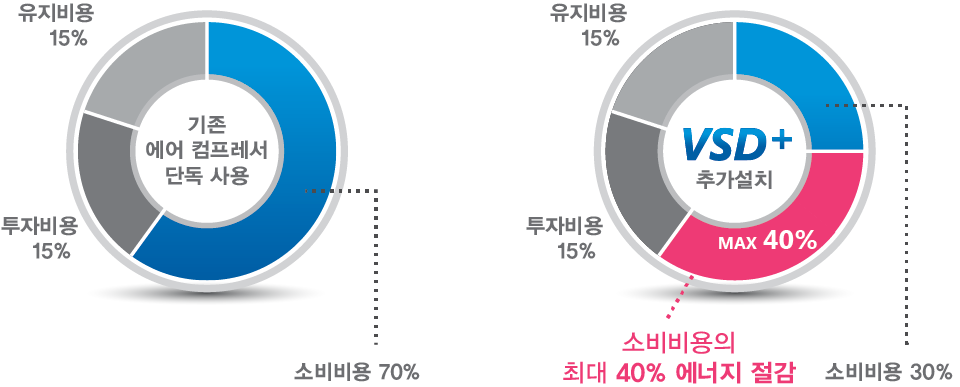

공장 컴프레서 운용비용의 70%는 에너지비용입니다. 즉, 에너지비용은 전기요금이므로 무엇보다 절감해야하는 가장 중요한 포인트입니다. 두텍 이노베이션은 혁신적인 제어기술과 에너지절감 방법을 VSD+를 통하여 해결해드리겠습니다.

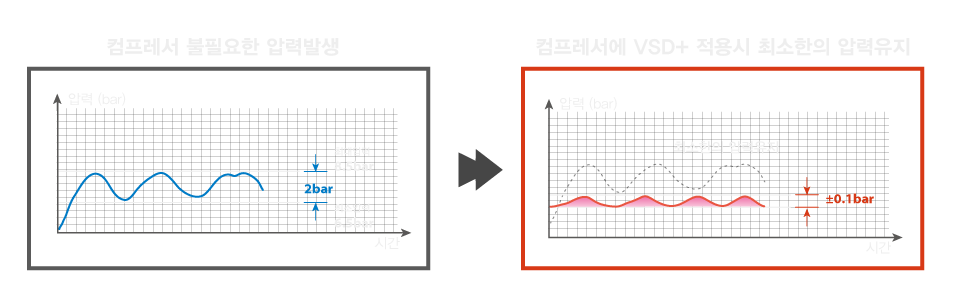

필요압력 유지로 에너지비용 절감

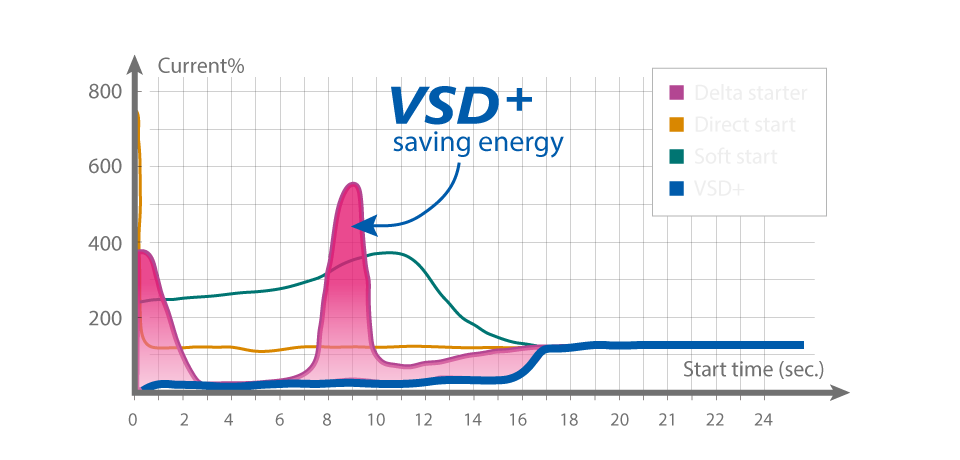

기동시의 피크전력 관리

VSD+ 는 소프트 기동방식으로 컴프레서 수명연장이 가능하며, 기동 피크 전력 절감과 공장의 피크관리로 수전설비 용량절감이 가능합니다.

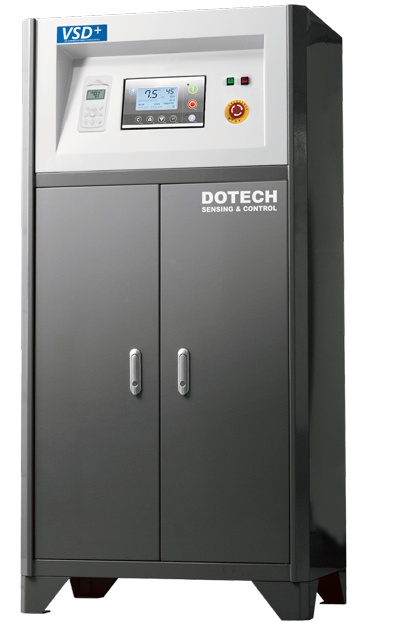

VSD+ 모델사양

컴프레서에 VSD+는 혁신 입니다.

제품모델명	VSF30	VSF50	VSF75	VSF100	VSF150	VSF200	VSF250	VSF300	VSF350
압축기정격(HP)	30	50	75	100	150	200	250	300	350
압축기정격(kW)	22	37	55	75	110	150	188	225	263
압축기정격(A)	45	74	110	150	220	300	375	450	525

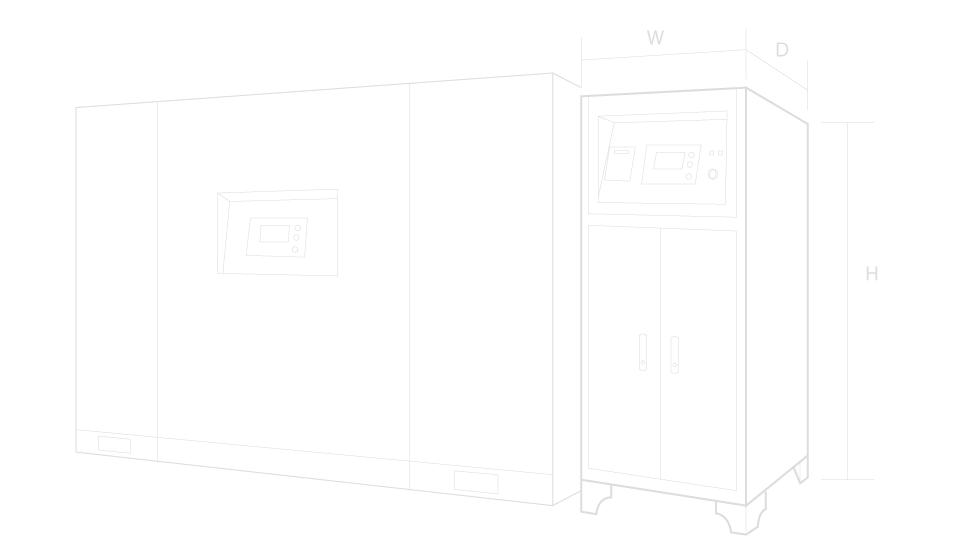

제품외형(W x H x D mm)	750 x 1550 x 500			960 x 1550 x 560			1000 x 1950 x 605
적용콘트롤러	CX9330A-V	DX330V	DX330V	DX330V	DX330V	DX330V	DX330V	DX330V	DX330V
토출압력센서	◎	◎	◎	◎	◎	◎	◎	◎	◎
토출온도센서	◎	◎	◎	◎	◎	◎	◎	◎	◎
오일압력센서	△	△	△	△	△	△	△	△	△
오일온도센서	△	△	△	△	△	△	△	△	△
자동정지기능	◎	◎	◎	◎	◎	◎	◎	◎	◎
유지보수알림기능	◎	◎	◎	◎	◎	◎	◎	◎	◎
스케쥴운전기능	◎	◎	◎	◎	◎	◎	◎	◎	◎
PC모니터링기능	◎	◎	◎	◎	◎	◎	◎	◎	◎

※제품사양은 사전 예고 없이 변경될 수 있습니다. ◎ - 기본제공사양, △ - 옵션구매사양

VSD+ 는 고효율기기 자금지원대상

에너지이용합리화자금, 고효율기기장려금지원 등 자세한 내용은 031-495-3767

고효율기기장려금지원

VSD+는 고효율기기로 2010년부터 고효율기기 장려금 지원은 한국전력공사에서 주관하여 시행되오니, 한국전력공사의 수요관리포털 홈페이지를 참조하시고 한전 각 지역사업소로 신청하시기 바랍니다.

에너지이용 합리화자금

에너지절약 전문기업(ESCO : Energy Service Company)사업 에너지사용자가 에너지절약을 위하여 기존의 에너지 사용시설을 개체 또는 보완하고자 할 때, 에너지절약 전문기업(ESCO)은 에너지절약시설을 투자하고 여기서 발생하는 에너지절약효과를 보증하는 사업
